电度表专门用来测量什么的装置 什么是电度表?

电度表是专门用来测量测量电能的仪表。电能表又称电度表，火表，千瓦小时表，指测量各种电学量的仪表。使用电能表时要注意，在低电压（不超过500伏）和小电流（几十安）的情况下，电能表可直接接入电路进行测量。

文章目录：

1. 电度表专门用来测量什么的装置
2. 什么是电度表?
3. 电能表与电度表有什么区别啊!计算有什么区别吗
4. 电度表符号是什么
5. 电度表符号都代表什么意思?

一、电度表专门用来测量什么的装置

是专门用来测量测量电能的仪表。

又称电度表，，千瓦小时表，指测量各种电学量的仪表。使用电能表时要注意，在低电压（不超过500伏）和小电流（几十安）的情况下，电能表可直接接入电路进行测量。

在高电压或大电流的情况下，电能表不能直接接入线路，需配合或电流互感器使用。

早期主产的第一代控分时电能表。这种电能表通过导线连接石英钟各种正纤不同时段来分别驱动峰、谷电磁计数器，分别显示出峰、谷电量及总电量，按总电量扣除峰、谷电量即为平常时段电量。

扩展资料：

电能表（电度表）的工作原理：

当把电能表接入被测电路时，电流线圈和电压线圈中就有流过，这两个交变电流分别在它们的铁芯中产生交变的；交变磁通穿过铝盘，在铝盘中感应出涡流；涡流又在磁场中受到力的作用，从而使铝盘得到（主动力矩）而转动。

负载消耗的功率越大，通过电流线圈的电流越大，铝盘中感应出的涡流也越大，使铝盘转动的力矩就越大。即转矩的大小跟负载消耗的功率成正比。

功率越大，转矩也越大，铝盘转动也就越快。铝盘转动时，又受到永久磁铁产生的改清制动力矩的作用，制核清前动力矩与主动力矩方向相反；制动力矩的大小与铝盘的转速成正比，铝盘转动得越快，制动力矩也越大。

当主动力矩与制动力矩达到暂时平衡时，铝盘将匀速转动。负载所消耗的电能与铝盘的转数成正比。铝盘转动时，带动计数器，把所消耗的电能指示出来。这就是电能表工作的简单过程。

参考资料来源：

二、什么是电度表?

是用来中陪测量电能消耗量的仪器，我们简称它为“电表”。它是应用“阿拉涡圆盘”的原理，当圆盘旋转时，带动涡轮—蜗杆旋转，减速器再带动数字盘旋转，显示出耗电量多少。

电度表中有个铝圆盘，在铝圆盘的上、下方，装有套入线圈的铁芯。上面铁芯的磁场线圈直接与电源相并联，加上的是电源的电压，所以叫“电压线圈”。下面铁芯的磁场线圈，是先与负荷串联以后，再并联在电源上，里面流过的是负荷所需要的电流，也就是使用电流，所以叫“电流线圈”。

由于圈数多，在“电压线圈”中加上电压以后，要稍稍经过一段时间，才有正常值的电流流动。根据，线圈内一旦有电流流动，就有反方向的电压产生，就像它要阻止电流流动一样。如果电流要变小时，由于感应电压还很高，电坦培悔流不可能立刻小下来。也就是说它不能像用开关切断电流时那样，电流立刻变成零。

另外，电度表的电压线圈小，加的是交流电压，由于电流比产生它的电压稍稍落后，所以在电压趋向最高值时才开始流动。当电压降低趋近于零时，由于电流仍然保持落后，逐渐趋向最大值。并且，也随着电流的变化而产生。

“电流线圈”的导线较粗，圈数也少。由于它同负荷（也就是用电的器具）串联，所以，它里面流过的是负荷电流，也叫使用电流。当负荷是电热器和等利用电流热效应工作的电器时，负荷电流并不落后于电源让正电压。而且，这时的磁力线也是随着负荷电流变化而同时产生出来的。

总而言之，在“电压线圈”中，电流落后，磁力线也落后。所以，上面的产生的磁场落后；在“电流线圈”中，负荷电流不落后，它产生的磁力线也不落后。所以，下面的电磁铁产生的磁场不落后。这样一来，下面的磁场永远比上面的磁场先产生出来。

现在，假定电源电压达到最高值，负荷电流也就达到最大值，从电流线圈中就有磁力线产生出来。当电源电压趋向零，由于负荷电流变小，电流线圈的磁力线也减少。而电压线圈中的电流变大，磁力线就从它里面产生。由于电源电压有正、负极性变化（交流），所以，接下去磁力线又从电流线圈中出来。这样一来，就相当于有一个磁铁做旋转运动。于是，铝盘就会旋转起来。

要是只有电压线圈，或者只有电流线圈，圆盘是无法转动的。另外，磁力线越强，圆盘转得越快。换句话说，由于电压和电流成正比，所以，消耗的电量越多，圆盘转得越快，也就是说，圆盘转得越快，表明其消耗的电能越多。

电度表中的起制动作用。当负载电流为零（停止用电）时，由于惯性，圆盘不能马上停下来。这就要靠它在圆盘旋转时，产生反方向的和反方问的磁场，使圆盘能尽快停止下来。

三、电能表与电度表有什么区别啊!计算有什么区别吗

电能表就是电度表，两者之间没有什么区别。

电能表的计算方法及原理：

当把电能表野启接入被测电路时，电流线圈和电压线圈中就有交变电流流过，这两个交变电流分别在它们的铁芯中产生交变的磁通；交变磁通穿过铝盘，在铝盘中感应出涡流；涡流又在磁场中受到力的作用，从而使铝盘得到转矩（主动力矩）而转动。

负载消耗的功率越大，通过电流线圈的电流越大，铝盘中感应出的涡流也越大，使铝盘转动的力矩就越大。即转矩的大小跟负载消耗的功率成正比。

功率越大，转矩也越大，铝盘转动也就越快。铝盘转动时，又受到永久磁铁产生的制动力矩的作用，制动力矩与主动力矩方向相反；制动力矩的大小与铝盘的转速成正比，铝盘转动得越快，制动升脊坦力矩也越大。

当主动力矩与制动力矩达到暂时平衡时，铝盘将匀速转动。负载所消耗的电能与铝盘的转数成正比。铝盘转动时，带动计数器，把所消耗的电能指示出来。这就是电能表工作的简单过程。

扩展资料：

1、安装地点应干燥、便于抄表，且无灰尘、热源、机械振动或磁场干扰（距离100A以上的导线不应小于400mm），距离热力管道不小于0.5m。装于室外时，应采取防雨措施。

2、不同电价的用电电路应分别装表，同一电价的用电电路应合并装表。

3、电能表应垂直安装，前后左右的倾斜度不大于2°，特别是机械式电能表，倾斜5°时，会引起10%的计量误差。电能表中心距离地面一般为1.5~1.8m，在成套开关柜内安装时，距地面不得低于0.7m，两表中心距离不应小于200mm。

4、进线接电源，出线接负载。三相电能表应按正相序接入电路，并按照端子盖板上的接线图接线。配有互感器的电能表，互感器二次绕组的同名端都不能接错，即电源相线输入端的L1与K1、输出端的L2与K2对应，不得吵桐接反。否则将造成电能表倒转、不转或计量不准。开关、熔断器应接在电能表的负载侧。

参考资料来源：百度百科-电能表

四、电度表符号是什么

电度表符号答镇察是千瓦·时 (kWh)。这是对用电量的一个计量单位，是国际采用的国际电量计量标准。1千瓦时代表着某一1000w功率的电器用了1个小时。

电表上对家庭或者其他地方的电量计数都采用此单位。电度表也叫电能表，电能表示用来测量用户在一定时间内消耗多少电能的装置，通常安装在家庭电路的干路上。

拓展资料

电度表是利用电压和电流线圈在铝盘上产生的涡流与交变磁通相互作用产生电磁力，使铝盘转动，同时引入制动力矩，使铝盘转速与负清茄载功率成正比，通过轴向齿轮传动，由计度器积算出转盘转数而旅码测定出电能。故电度表主要结构是由电压线圈、电流线圈、转盘、转轴、制动磁铁、齿轮、计度器等组成。

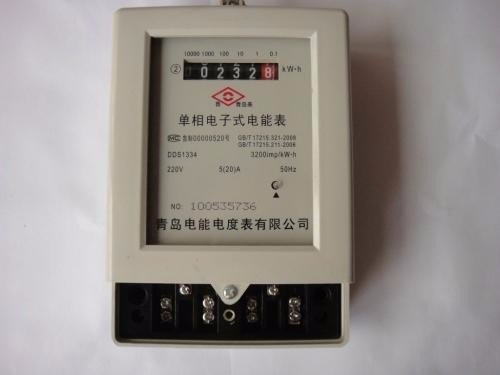

五、电度表符号都代表什么意思?

电度表又称电能表或电表，只要是有房屋供电的地方就不能少了电表的存在，它是我们家家户户的必备品。

电表上面有很多符号，包括各种物理符号或关于电表的信息的一些符号，每个符号都有其特殊的意义，下面我们就来为大家普及普及这些符号的丛空意思。

1.GB/T17215-2002

GB两个字母即“国标”的字母缩写，代表着这个电表已通过国家标准，17215为电表的生产序号，而2002则代表这个电表的标准发布日期，2002代表这只电表是2002年发布的。

2. 浙制00000252

浙代表此电表在浙江生产，同时表示这只电表的生产许可是又浙江省技术监督局发布的，后面的数值是制造许可证序号。

3. 1级或①

1级代表电能表的准确度为1级，是描写电表计数的准确性的。

4. 常数

常数是一个特殊的值，用于描写仪表记录的无功电能与相应的测试输出之间关系的一个数值。如果这个数值是脉冲数，那么常数就以每千乏-小时脉冲（imp/kvarh）或者是每一脉冲的乏-小时数varh/imp）为单位进行对电表的相关计数的描写。

5.220V

220V代表该电表应当在电压为220V的用电环境中使用。

6. B

B代表电表的工作环境，比如温度、湿度、烟雾、昆虫等环境，B代表适应这段烂些环境的能力，以适应能力划分，电表的适应能力可分为P、S、A和B，其中B的适应能力最强。

7.50HZ

代表电能表的参比频率，50HZ是该电表运行时的额定频率。

8. MC

计量认可标记，外圈的C字母是“中国”的英文字母缩写，内圈的M字母是“计量器具”的英文字母缩写，内圈的C字母是“许可证”的英文字母缩写。

9. 5（20）A

这代表了电表的相握郑漏关电流信息，5代表该电表的额定电流应为5A，而20则代表该电表的最大电流应为20A。同时最大电流和额电流之比，称为倍率，是描述电表相关信息的一个重要指标。

10. 千瓦·时(kWh)

这是对用电量的一个计量单位，是国际采用的国际电量计量标准。1千瓦时代表着某一1000w功率的电器用了1个小时。电表上对家庭或者其他地方的电量计数都采用此单位。

11. 千乏·时(kvarh)

是一个国际标准的计量单位，同时也是无功计量单位。“imp/kvarh”代表电表的无功脉冲常数，是对每耗用1千乏时无功电能，电能表应该发出多少个无功脉冲的描写，而“imp/kWh”是对没每耗用1千瓦时有功电能时，电能表应该发出多少个有功脉冲的描写。

希望文字工具网搜集的关于电度表的5点解答对大家有用。
